本期我們來詳細了解一下關于機房線纜布線及標簽規范。

1、工藝流程：

設備線纜檢驗 → 線管、橋架敷設 →設備安裝 → 線纜敷設 → 線纜終端安裝 → 系統檢測 → 竣工驗收

2、設備及材料檢驗：

施工前應對專網屏蔽機柜、數據網服務器機柜、六類屏蔽配線架、理線架、光纖配線架等設備、以及室內專用萬兆光纖、六類屏蔽網線、六類屏蔽跳線、LC光跳線進行外觀檢驗，檢查其型號規格、數量、標志、標簽、產品合格證、產品技術文件資料，有關器材的電氣性能、使用功能及有關特殊要求，應符合設計規定。

A、電纜電氣性能抽樣測試，應符合產品出廠檢驗要求及相關規范規定。

B、網線、光纖特性測試應符合產品出廠檢驗要求及相關規范規定。

3、金屬管安裝：

A、操作間的N個信息點，N個二+三孔插座，它們所用的六類屏蔽線與電源線，需要JDG金屬Ф25管安撫與抗靜電地板下。其它N個應急燈使用的二+三孔插座需要安裝到墻面彩鋼板上，其高度為2.3M（應急燈安裝高度為2.3m），專網、數據網機房各四個，操作間、UPS設備間各兩個。

B、暗配管的轉彎角度應大于90°，在路徑上每根暗管的轉彎角度不得多于二個，并不應有S彎出現。在彎曲布管時每間隔15m處，應設置暗拉線盒或接線箱。

C、暗配管轉彎的彎曲半徑不應小于該管外徑的6倍。

D、金屬管施工工藝，按照《綜合布線系統設計與施工》GB50311有關章節進行施工。

4、金屬橋架安裝：

A、機房強電下布線，弱電以及配電柜電源線為上走線。

B、機房強電采用200*100mm橋架暗敷于抗靜電地板下，弱電采用400*100mm（中間大隔層的其中50mm用于配電柜到各個數據網服務器機柜或?qū)＞W(wǎng)屏蔽機柜的電源線連接PDU。隔板間距為150mm,剩余200mm空間用于弱電布線使用）不銹鋼網格橋架安裝在吊頂下，其距抗靜電地板高度為2.3M(上走線橋架不低于2.2M)，屏蔽機柜與服務器機柜高為2米，不銹鋼網格橋架距機柜頂高度為30mm。

C、強電橋架一根從主樓電口到兩臺UPS主機、再分別到兩臺配電柜與兩臺空調。

5、設備安裝：

A、專網N臺屏蔽機柜安裝在高度為400mm的支架上，數據網N臺服務器機柜也安裝在高度為400mm的支架上，使用螺絲與支架固定牢靠。

B、各屏蔽機柜與服務器機柜專安裝六類屏蔽配線架、理線架以及光纖配線架。

C、內數據網機房各八臺機柜，其中五臺機柜的第一臺為弱電線集成柜。

D、每臺機柜分別安裝兩個8位PDU。屏蔽機柜的PDU垂直安裝，服務器機柜水平安裝。

6、線纜敷設：

A、內數據網的集成柜到其它機柜各布一根室內萬兆光纖；內數據網的集成柜到其它機柜各布N根4芯六類屏蔽線。

B、專數據網的集成柜專分別安裝四套六類屏蔽配線架與理線架，套LC光纖配線架。

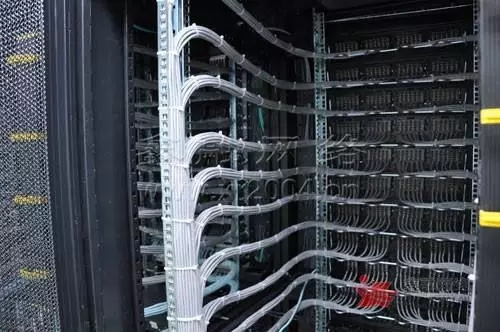

C、強弱電線纜布線要求從集成柜到各機柜橫平豎直，各線纜之間不得交叉、打結，線纜本身要求無應力鋪設。

D、每條線纜要求用線標清線號，六類屏蔽配線架與光纖配線架要求打印電子標簽標明線號。標號要求規范有序。

7、線纜終端安裝：

A、六類屏蔽模塊的按照T568B標準壓接：橙白、橙、綠白、藍、藍白、綠、棕白、棕

六類屏蔽線的檢測

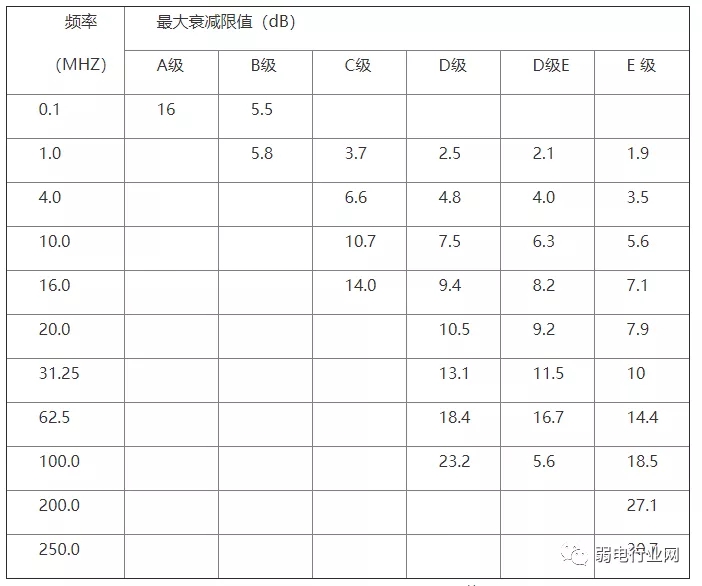

綜合布線系統鏈路傳輸?shù)淖畲笏p限值，包括兩端的連接硬件、跳線和工作區連接電纜在內，應符合下表規定。

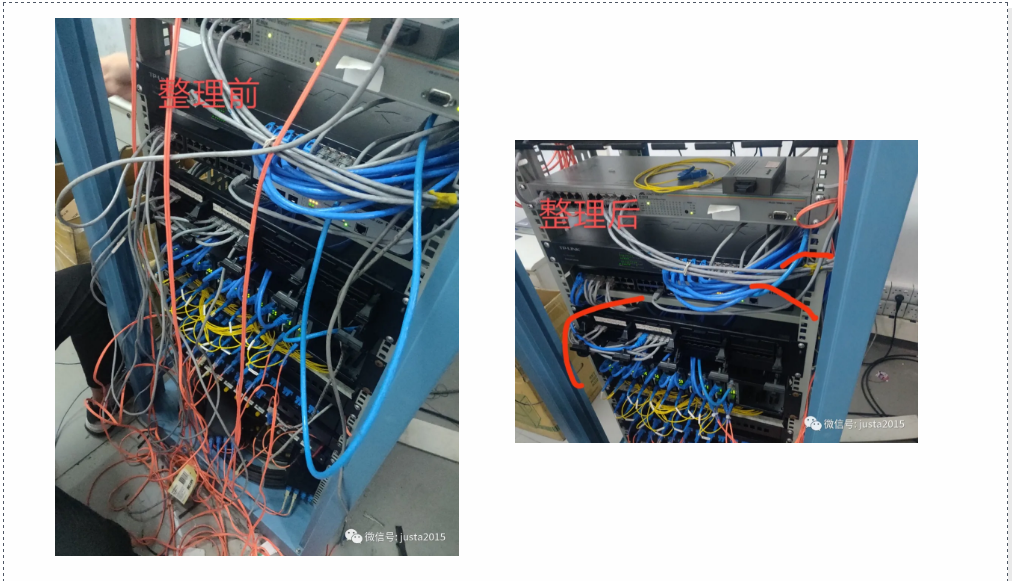

下圖是我們齊思達的工程師在佛山市某電器實業有限公司的一體機有線網絡連接及整體網絡改進工程項目施工中的某一機柜前后對比圖。
