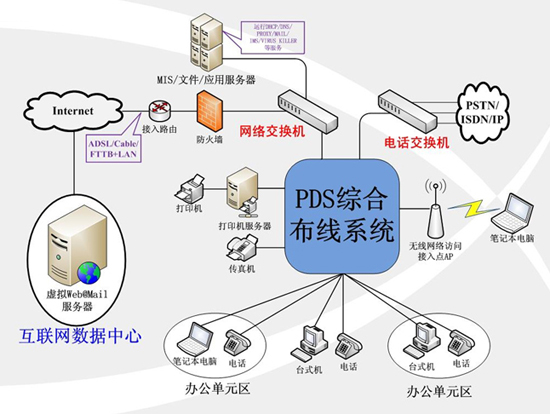

建筑物與建筑群綜合布線系統(generic cabling system for building and campus) 是建筑物或建筑群內的傳輸網絡，是建筑物內的"信息高速路"。它既使話音和數據通信設備、交換設備和其他信息管理系統彼此相連，又使這些設備與外界通信網絡相連接。它包括建筑物到外部網絡或電話局線路上的連接點與工作區的話音和數據終端之間的所有電纜及相關聯的布線部件。

　　綜合布線系統對于現代化的大樓來說，就如體內的神經，它采用了一系列高質量的標準材料，以模塊化的組合方式，把語音、數據、圖像和部分控制信號系統用統一的傳輸媒介進行綜合，經過統一的規劃設計，綜合在一套標準的布線系統中，將現代建筑的三大子系統有機地連接起來，為現代建筑的系統集成提供了物理介質。可以說，結構化布線系統的成功與否直接關系到現代化的大樓的成敗，選擇一套高品質的綜合布線系統是至關重要的。

　　系統特點

　　(1)實用性：布線系統將能夠適應現代和未來通信技術的發展，并且實現話音、數據通信等信號的統一傳輸。

　　(2)靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖像監控設備等。

　　(3)模塊化：綜合布線系統中除去固定于建筑物內的水平纜線外，其余所有的接插件都是基本式的標準件，可互連所有話音、數據、圖像、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。

　　(4)擴展性：綜合布線系統是可擴充的，以便將來有更大的用途時，很容易將新設備擴充進去。

　　(5)經濟性：采用綜合布線系統后可以使管理人員減少，同時，因?yàn)槟K化的結構，工作難度大大降低了日后因更改或搬遷系統時的費用。

　　(6)通用性：對符合國際通信標準的各種計算機和網絡拓?fù)浣Y(jié)構均能適應，對不同傳遞速度的通信要求均能適應，可以支持和容納多種計算機網絡的運行。

　　系統組成

　　綜合布線系統產品由各個不同系列的器件所構成，包括傳輸介質、交叉/直接連接設備、介質連接設備、適配器、傳輸電子設備、布線工具及測試組件。這些器件可組合成系統結構各自相關的子系統，分別起到各自功能的具體用途。

　　布線產品

　　銅介質信息模塊、光纖模塊、面板/插座、雙絞線、跳線、光纜、光纖跳線、光纖尾纖、配線架、布線工具、桌面終端產品、家居智能布線箱。

　　傳輸介質

　　國際規范認可的介質可以單獨使用，也可以混合使用，這些介質是：

　　100Ω非屏蔽雙絞線纜;

　　50/125mm光纜在TIA 568-B標準(正在開發中)、 62.5/125mm光纜 、單模光纖、50Ω同軸電纜或150Ω屏蔽A類雙絞電纜在TIA 568-B標準。

　　綜合布線中使用的電纜主要有兩類--雙絞銅纜和光纜。

　　A. 銅纜

　　(1)50Ω的同軸電纜，適用于比較大型的計算機局域網。

　　(2)非屏蔽雙絞線：分100Ω和150Ω兩類。100Ω電纜又分3類、4類、5類、6類幾種，150Ω雙絞電纜只有5類一種。

　　(3)屏蔽雙絞線，與非屏蔽雙絞線一樣，只不過在護套內增加了金屬層。

　　B. 光纜

　　(1)62.5mm漸變?cè)鰪?qiáng)型多模光纖

　　光耦合效率高，光纖對準不太嚴格，需要較少的管理點和接頭盒;對微彎曲損耗不太靈敏，符合FDDI標準。

　　(2)8.3mm突變型單模光纖常用于距離大于2000米的建筑群。

　　系統結構

　　根據國際標準ISO 11801的定義，結構化布線系統可由以下系統組成。

　　工作區子系統

　　目的是實現工作區終端設備與水平子系統之間的連接，由終端設備連接到信息插座的連接線纜所組成。由信息插座、插座盒、連接跳線和適配器組成。工作區子系統的設計主要考慮信息插座和適配器兩個方面。

　　(1)信息插座:信息插座是工作站與配線子系統連接的接口，綜合布線系統的標準IO插座即為8針模塊化信息插座。安裝插座時，還應該使插座盡量靠近使用者，還應該考慮到電源的位置，根據相關的電器安裝規范，信息插座的安裝位置距離地面的高度是30~1250px

　　(2)適配器:工作區適配器的選擇應符合以下要求:在設備連接處采用不同 的信息插座時，可以用專用電纜或是適配器;在單一信息插座上進行兩項服務時，應該選用"Y"型適配器;在配線子系統中選用的電纜類型不同于設備所需的電纜類型，也不同于連接不同信號的數模轉換或數據速率轉換等相應的裝置時所需的電纜類型，應該采用適配器;根據工作區內不同的電信終端設備可配備相應的終端匹配器。

　　水平子系統也稱為配線子系統。

　　目的是實現信息插座和管理子系統(跳線架)間的連接，將用戶工作區引至管理子系統，并為用戶提供一個符合國際標準，滿足語音及高速數據傳輸要求的信息點出口。該子系統由一個工作區的信息插座開始，經水平布置到管理區的內側配線架的線纜所組成。

　　系統中常用的傳輸介質是4對UTP(非屏蔽雙絞線)，它能支持大多數現代通信設備，并根據速率要去靈活選擇線纜:在速率低于10Mbit/s時一般采用4類或是5類雙絞線;在速率為10~100Mbit/s時一般采用5類或是6類雙絞線;在速率高于100Mbit/s時，采用光纖或是6類雙絞線。

　　配線子系統要求在90m范圍內，它是指從樓層接線間的配線架至工作區的信息點的實際長度。如果需要某些寬帶應用時，可以采用光纜。信息出口采用插孔為ISDN8芯(RJ-45)的標準插口，每個信息插座都可靈活地運用，并根據實際應用要求可隨意更改用途。配線子系統最常見的拓?fù)浣Y(jié)構是星形結構，該系統中的每一點都必須通過一根獨立的線纜與管理子系統的配線架連接。

　　管理子系統

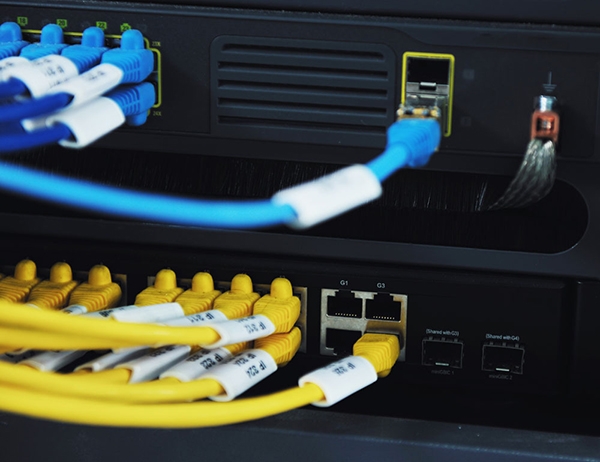

　　管理子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路，使在移動終端設備時能方便地進行插拔。互連配線架根據不同的連接硬件分樓層配線架(箱)IDF和總配線架(箱)MDF，IDF可安裝在各樓層的干線接線間，MDF一般安裝在設備機房。

　　垂直干線子系統

　　目的是實現計算機設備、程控交換機(PBX)、控制中心與各管理子系統間的連接，是建筑物干線電纜的路由。該子系統通常是兩個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。系統由建筑物內所有的垂直干線多對數電纜及相關支撐硬件組成，以提供設備間總配線架與干線接線間樓層配線架之間的干線路由。常用介質是大對數雙絞線電纜和光纜。

　　干線的通道包括開放型和封閉型兩種。前者是指從建筑物的地下室到其樓頂?shù)囊粋€(gè)開放空間，后者是一連串的上下對齊的布線間，每層各有一間，電纜利用電纜孔或是電纜井穿過接線間的地板，由于開放型通道沒有被任何樓板所隔開，因此為施工帶來了很大的麻煩，一般不采用。

　　設備室子系統

　　設備室子系統主要是由設備間中的電纜、連接器和有關的支撐硬件組成，作用是將計算機、PBX、攝像頭、監視器等弱電設備互連起來并連接到主配線架上。設備包括計算機系統、網絡集線器(Hub)、網絡交換機(Switch)、程控交換機(PBX)、音響輸出設備、閉路電視控制裝置和報警控制中心等。

　　建筑群子系統

　　該子系統將一個建筑物的電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上，是結構化布線系統的一部分，支持提供樓群之間通信所需的硬件。它由電纜、光纜和入樓處的過流過壓電氣保護設備等相關硬件組成，常用介質是光纜。

　　該子系統布線有以下三種方式：

　　(1)地下管道敷設方式:在任何時候都可以敷設電纜，且電纜的敷設和擴充都十分方便，它能保持建筑物外貌與表面的整潔，能提供最好的機械保護。它的缺點是要挖通溝道，成本比較高。

　　(2)直埋溝內敷設方式:能保持建筑物與道路表面的整齊，擴充和更換不方便，而且給線纜提供的機械保護不如地下管道敷設方式，初次投資成本比較低。

　　(3)架空方式:如果建筑物之間本來有電線桿，則投資成本是最低的，但它不能提供任何機械保護，因此安全性能較差，同時也會影響建筑物外觀的美觀性。

　　應用范圍

　　由于綜合布線系統主要是針對建筑物內部及建筑物群之間的計算機、通信設備和自動化設備的布線而設計的，所以布線系統的應用范圍是滿足于各類不同的計算機、通信設備、建筑物自動化設備傳輸弱電信號的要求。

　　綜合布線系統網絡上傳輸?shù)娜蹼娦盘?hào)有：模擬與數字話音信號、高速與低速的數據信號、傳真機等需要傳輸?shù)膱D像資料信號、會議電視等視頻信號、建筑物的安全報警和自動化控制的傳感器信號等等。

　　應用對象

　　銀行、證券交易所、賓館飯店、商店等商務領域;各大公司、貿易中心、綜合辦公樓等辦公寫字樓領域;大學校園、各大公司建筑物群、政府機構等建筑物群領域;各交通運輸領域;醫院、急救中心等衛生及健康領域;電信、郵政、新聞廣播、電視、出版領域;高級住宅、智能小區等居住領域。
